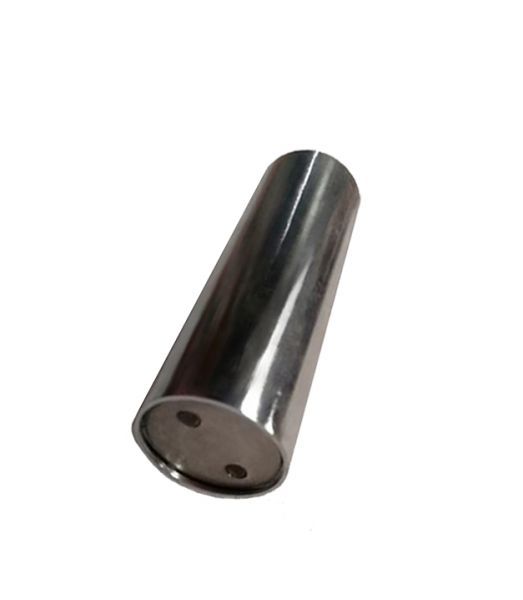

變頻電子發射機
一、概述
清管器跟蹤儀是由安裝在清管器上的電子發射機和工作在地面的電子接收機兩部分組成。清管器攜帶的電子發射機在管道內運行，并不斷規律的發出電磁信號，信號穿過管壁和覆蓋土層傳出，發射出來的電磁信號通過接收機探頭接收，接收機處理后發出信號指示。通過發射機與接收機之間的信號傳遞，可以及時的掌握管道清管器在管道中的運行狀態，當清管器發生卡堵后，能準確地確定清管器在管道中位置。清管器跟蹤儀是智能管道清理的必備設備！
二、清管器跟蹤儀組成：
1、發射機：含主機（LC振蕩器、脈沖信號發生器組成的調制器）、電池（高能鋰電池，不可充電）。安裝在清管器上，隨清管器運行。
2、接收機：含1個主機、1個探頭、1個監聽耳麥。在地面工作的便攜設備，工作人員攜帶檢測信號。
3、其他配套：電子通過指示儀，含1個主機、2個探頭、1個監聽耳麥。固定安置在地面標志性位置，清管器通過發出報警訊號。
三、主要技術指標：
1、電子發射機
變頻發射機頻率：22-23HZ (其他頻率需定制）
連續工作時間：100~150小時（長距離300小時）
允許介質溫度：-10~+50℃
設備耐介質壓力：2.5~10MPA
耐沖擊：7g
電源電壓：DC12V(高能鋰電池，不可充電）
2、電子接收機（定頻接收機）：
中心頻率：23Hz
連續工作時間：100小時
接收距離（空氣中）：≧15m（長距離50米）
有效探測距離：≧5m（長距離20米）
定位精度：≦0.3m
電源電壓：DC12V(5#干電池）
3、便攜電子通過指示儀（可移動至需要檢測位置）：
雙探頭接口，延展探測距離
連續工作時間：100小時
接收距離（空氣中）：≧15m
有效探測距離：≧5m
定位精度：≦0.3m
電源電壓：DC12V(5#干電池）
4、管道通球指示器（固定安裝式，安裝在固定位置）：
檢測攜帶發射機的清管器是、否通過固定位置。
連續工作時間：100小時
接收距離（空氣中）：≧15m
有效探測距離：≧5m
定位精度：≦0.3m
電源電壓：DC12V(5#干電池）可連接外接電源，有遠傳功能、可無線發射通過信號、鏈接手機、網絡。
